مقياس التدفق الكتلي (معتمد ATEX)

يُعد مقياس التدفق الكتلي جهازًا يقيس الكتلة الخاصة بالسائل المار عبر أنبوب وفقًا لمبدأ كوريوليس. يمكن لمقياس التدفق الكتلي كوريوليس قياس تدفق الكتلة للسائل مباشرة، ويؤثر بشكل كبير على أساليب المعالجة والقياس في الصناعات الطاقية والكيميائية.

مقارنة بالقياسات الحجمية التقليدية، يتمتع هذا النوع بعدة مزايا، منها:

1. دقة القياس تتجاوز 0.2%.

2. تطبيقات واسعة: بالإضافة إلى السوائل الشائعة، يمكن لمقياس التدفق الكتلي قياس سوائل مثل السوائل غير النيوتونية، والخليطات، والمواد المعلقة، إلخ.

3. سهولة التركيب: لا تتطلب اختيارًا خاصًا للأنبوب العلوي أو السفلي.

4. موثوقية عالية.

الميزات الأخرى:

• يتطلب صيانة منخفضة نظرًا لعدم وجود أجزاء متحركة.

• يعرض العديد من المعلمات في نفس الوقت، مثل تدفق الكتلة، والدرجة الحرارية، والكثافة، إلخ.

• لا يتأثر بالسائل، مما يوفر تكاليف التصميم والتركيب.

• يمكن استخدام منبّه واحد لعدة أنواع من السوائل.




مستشعر التدفق

يُعد مستشعر التدفق جهازًا مُستشعرًا مرنًا حساسًا للطور يستند إلى تأثير كوريوليس. ويتكون من أنبوب اهتزازي، وكاشف إشارة، ومحرك اهتزاز، ودعم هيكل، وغلاف.

نظام المعايرة

تم تصميم نظام المعايرة وفقًا لأعلى المعايير المعيارية. وقد تم مراجعته من قبل المعهد الإقليمي لقياسات زهيجيانغ، وحصل على شهادة التحقق من "طريقة الكتلة الثابتة" لأجهزة معايرة تدفق الماء. وتم استخدام أداة وزن رئيسية من ألمانيا ذات دقة 0.02%، مما يضمن دقة المعايرة. ويتميز النظام بخطوط أنابيب متعددة لتلبية نطاقات تدفق واسعة. ويتم التحكم الكامل بالبرنامج، مع إخراج تقارير فورية، مما يقلل من التدخل اليدوي ويزيد من كفاءة العمل.

المرسل

يُعد المرسل جهازًا إلكترونيًا مركزيًا حول معالج ميكرو، ويُزوّد المستشعر بالقوة الدافعة. ويقوم بتحويل إشارة المستشعر إلى إشارة تدفق كتلي، وتحسين دقة القياس بناءً على معلمات درجة الحرارة. ويتألف المرسل من مصدر طاقة محوّل، ودرع أمان، ولوحة المعالج الأساسي، ووحدة عرض، إلخ، ويتم تركيبه داخل صندوق توصيل مقاوم للانفجار. ويُزوّد مصدر الطاقة المحوّل بالطاقة، بينما يعزل الدرع الأمان المستشعر والمرسل داخليًا. ويقوم المعالج الأساسي باكتشاف ومعالجة إشارة الطور الخاصة بالمستشعر، وإرسال إشارات تدفق الكتلة، وتمكين الاتصال بالعملية.

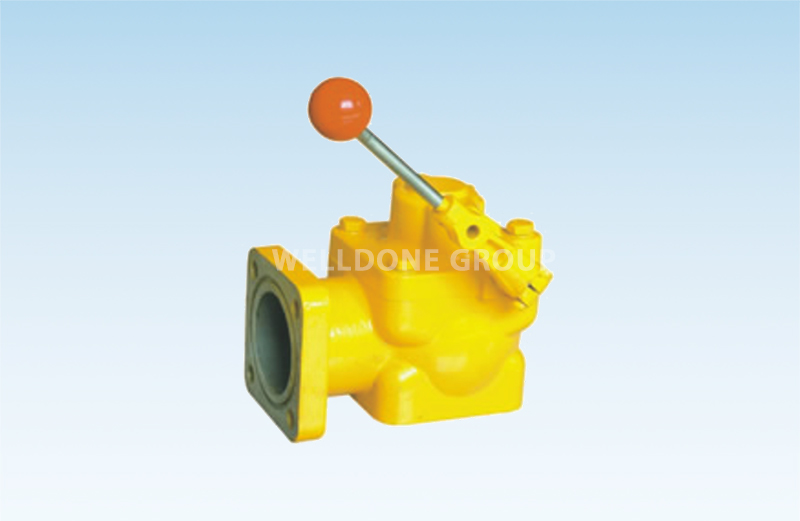

صمامات التحديد من السلسلة Y

تتوفر صمامات التحديد الميكانيكية من السلسلة Y بأحجام تتراوح بين 2 بوصة و4 بوصة، وتم تصميمها لتثبيت على مخرج العداد. وتُوفر إغلاقًا مغلقًا بإحكام، مع تشغيل سلس وسهل، بغض النظر عن ضغط خط النظام. ويمكن تشغيل الصمامات يدويًا أو ربطها عبر رابطة ميكانيكية بعداد محدد على العداد لإجراء إغلاق أحادي
